Coastal E


Coastal E erstatter papirkartet!
På mindre fartøy har det lenge vært et sterkt ønske om å bli kvitt papirkartet. A0 kartet er stort og kan være en utfordring
å jobbe med på en trang bro. Kartrettelser er tidkrevende og kan være vanskelig å prioritere i en hektisk hverdag.
Dette har gjort at mer hendige, men dessverre ikke helt pålitelige, løsninger blir tatt i bruk. Dette viser undersøkelser som Sjøfartsdirektorartet har gjort.

Som svar på dette har Sjøfartsdirektoratet publisert rundskriv RSV 12-2019 som åpner opp for at et elektronisk kartsystem,
men mindre skjermflate enn en IMO godkjent ECDIS, kan erstatte papirkartet. Forutsetningene er at*:

► Løsningen tilfredsstiller IMO ECDIS ytelses- og teststandard
 En rattmerket posisjonsgiver er tilkoblet
 Ved papirløst seilas må løsningen inkludere en backup-løsning

* Flere betingelser kan gjelde, avhengig av fartøystype og sertifikater.



Kart og kartabonnement
Kart og kartabonnementKartløsningen for Coastal E er delt inn i totalt 11 områder. Man kjøper tilgang til ønskede områder og abonnerer
på kartoppdateringer for de områdene man kjøper.
Coastal E leveres med ferdig installert kart-database. Når et abonnement opprettes mottar man lisensnøkler pr. e-post.
Disse legges inn i Coastal E og man får tilgang til kartene.

Abonnementet inkluderer månedlige kartoppdateringer. Når det er på tide å oppdatere vil abonnenten motta e-post med oppdaterte

lisenser og link for nedlastning av kartoppdateringer. Alt lastes ned til en minnepinne og installeres på Coastal E.



Hver kartoppdatering logges automatisk i Coastal E og man har dermed dokumentasjon på at kartene er holdt oppdatert ihht krav.

Opprett ditt kartabonement her.

Kurs
Vi anbefaler at alle som skal bruke Coastal E gjennomfører et brukerkurs. Kurset går gjennom funksjoner og smarte tips til hvordan man kommer godt i gang, navigerer trygt og ivaretar kartadministrasjon på en god måte.

Vår kurspartner NTNU OT åpner i for påmelding i sin portal innen utgangen av februar 2020.

Følg med på nyheter om Coastal E kurs her.

Funksjonalitet og div. overlay
Brukergrensesnittet for Coastal E er det samme som for TECDIS. Man har alle funksjoner for ruteplanlegging og -monitorering. Det er støtte for radar overlay fra Furuno IMO radar. Coastal E har også støtte for vær overlay, som kan være veldig praktisk når værforhold må tas i betraktning mht operasjoner.

Skjermstørrelser og fysiske mål
Coastal E er en variant av TECDIS, som er en IMO godkjent ECDIS. ECDIS standarden krever en minste skjermstørrelse som måler 24’’ diagonalt over skjermen.
Coastal E leveres som panel-PC med enten 16’’ eller 22’’ skjerm.



Sensortilkobling
Coastal E har 5 com porter. 4 x RS422/485 og 1 x RS232/422/485.
Begge maskiner må ihht krav være tilkoblet rattmerket GPS eller annet rattmerket satellittposisjoneringssystem.
I tillegg må man ihht krav tilkoble heading og fartslogg dersom fartøyet har bærekrav til slikt utstyr.
Vi anbefaler at også rattmerket AIS tilkobles begge maskiner.

Sensorer

USB
Coastal E har 4 USB porter og leveres med en USB kabel som kan legges slik at det er lett å tilkoble minnepinne for oppdateringer av kart.

Nettverk
Det er ikke et krav at de to Coastal E maskinene er koblet sammen i nettverk, men vi anbefaler dette. Når de står i samme nett kan man tilpasse oppsettet slik at ruter deles mellom maskinene automatisk.

Strømforsyning
Coastal E har tilkoblingsmulighet både for AC og DC. Vi anbefaler at hver maskin kobles både til hovedstrøms- og nødstrøms anlegget.

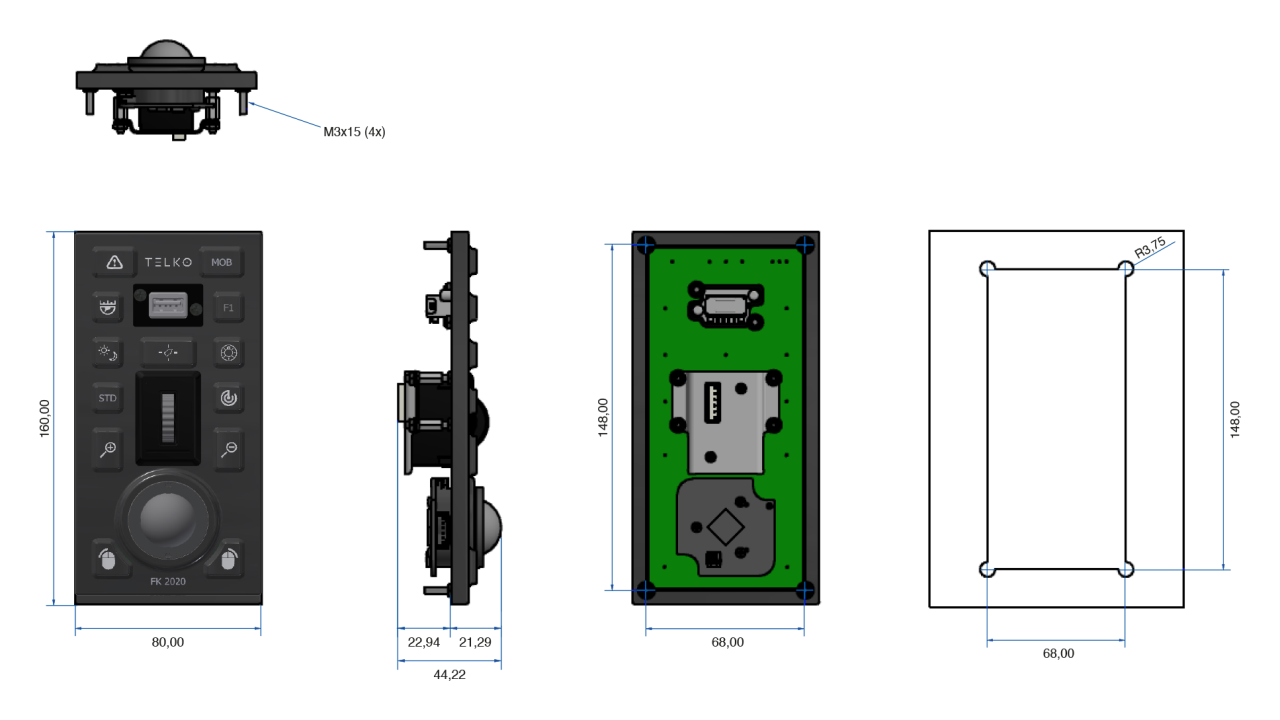

Armpanel FK2020
Et armpanel, FK2020, blir tilgjengelig både for Coastal E og for TECDIS. Armpanelet kan felles inn i stol eller monteres på en egnet flate og kan gjøre betjeningen både praktisk og mer ergonomisk. Panelet har funksjonsknapper, scrollehjul og trackball og det har også USB port som kan brukes ifm kartoppdateringer.

Panelet er under siste testing og godkjenningsprosess og er planlagt tilgjengelig i løpet av Q2.
