Furuno Ekkolodd FCV-38

FCV-38

Fullstabilisert lavfrekvens ekkolodd med 5 uavhengige stråler

Lang rekkevidde (38 kHz/4 kW)
Stor svinger med 64 element
5 stråler med 20º tilt kan opereres uavhengig
Integrert motion sensor gir roll og pitch stabilisering
Med tilkobling til satellittkompass oppnås heave-kompensering
3 samtidige grafer for størrelsesanalyse
FCV-30 svinger kan gjenbrukes ved retrofit

Fullstabilisert Lavfrekvens EkKolodd med 5 uavhengige stråler

FCV-38 er etterfølgeren til FCV-30, et meget godt likt lavfrekvens ekkolodd. Tilsvarende FCV-30 er FCV-38 et flerstrålelodd som kombinerer multistråle- og splitt-beam-teknologi. Med lav frekvens og høy utgangseffekt har FCV-38 samme gode rekkevidde som forgjengeren FCV-30. FCV-38 har i tillegg innebygget «motion sensor» for pitch/roll stabilisering. Med tilkobling til satellittkompass oppnås også heave-kompensering og dermed fullstabilisering av ekkoloddet, som er avgjørende for nøyaktig bunngjengivning og analyse av fiskestørrelse. Ved retrofit kan svinger for FCV-30 gjenbrukes.

FCV-38 Multistråleteknologi

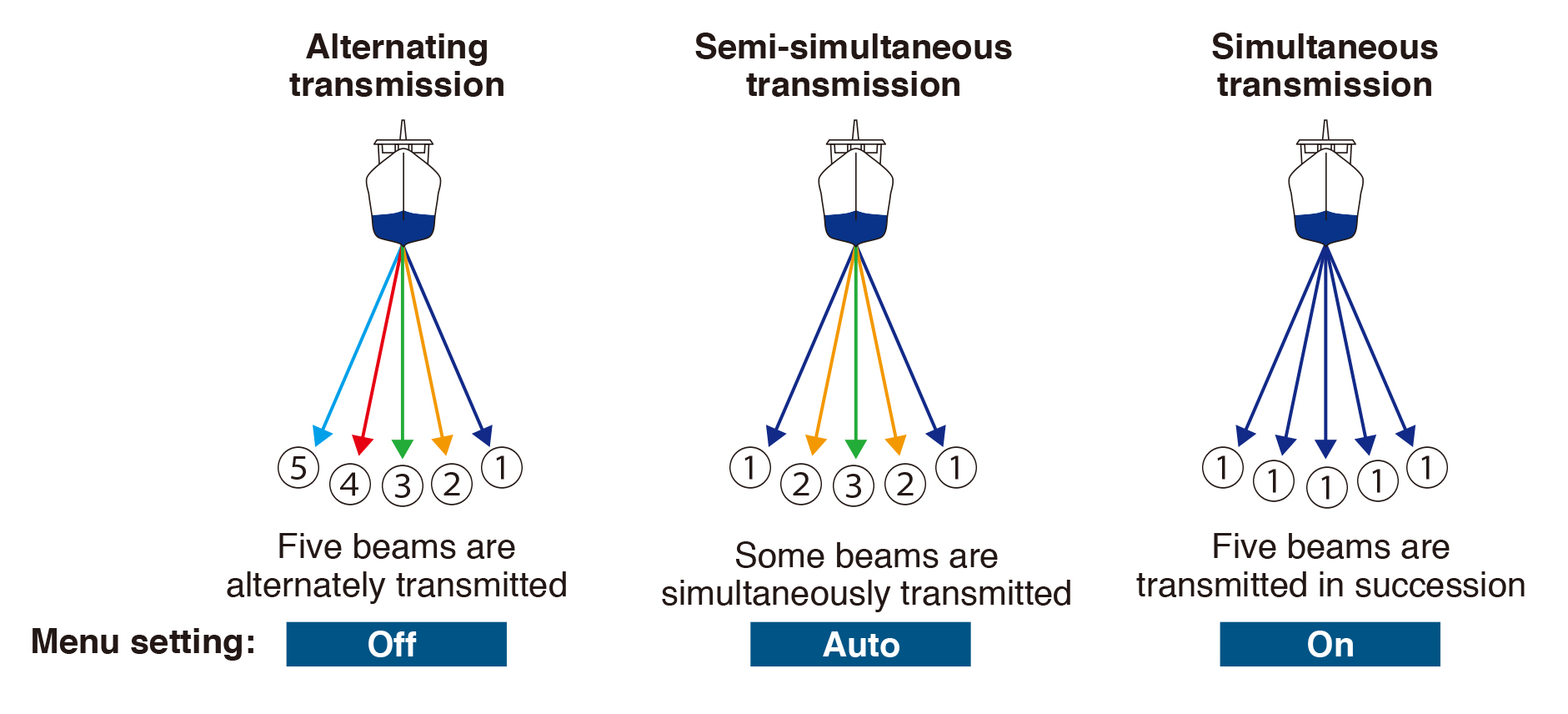

FCV-38 har 5 uavhengige stråler og man kan fritt aktivere eller deaktivere sending på de ulike stålene. Nytt for FCV-38 er moduset semi-simultaneous transmission, der bare noen av stålene sender samtidig. Dette gir økt effekt pr. stråle og redusert risiko for støy grunnet interference mellom strålene.

FCV-38 Stabilisering

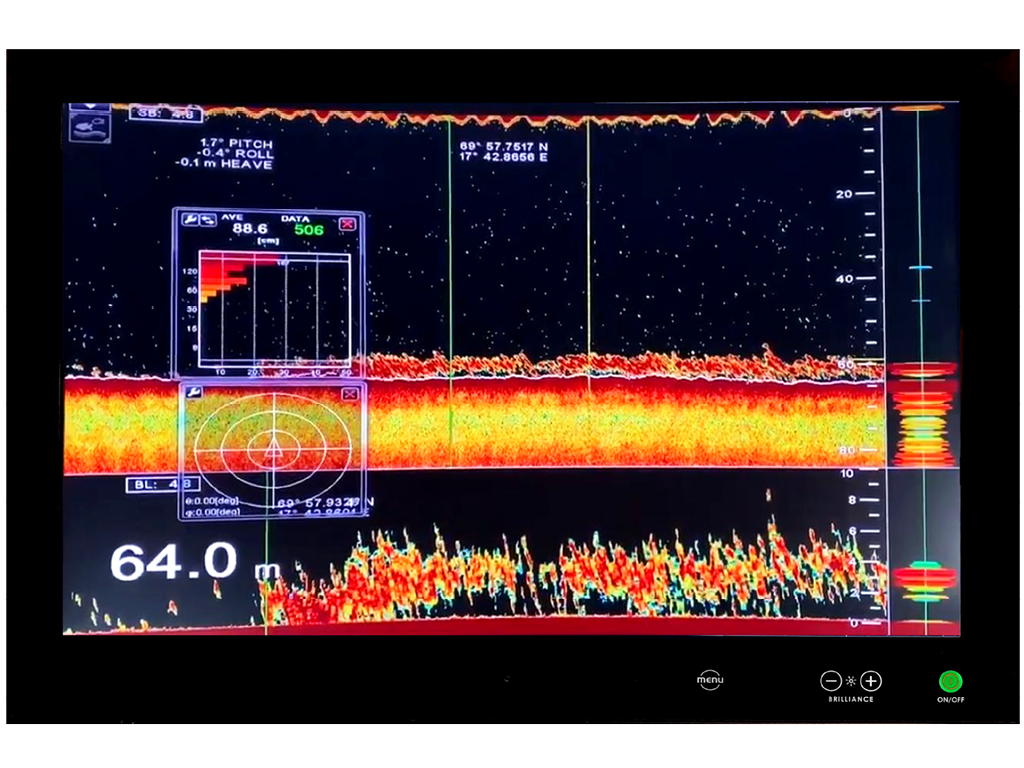

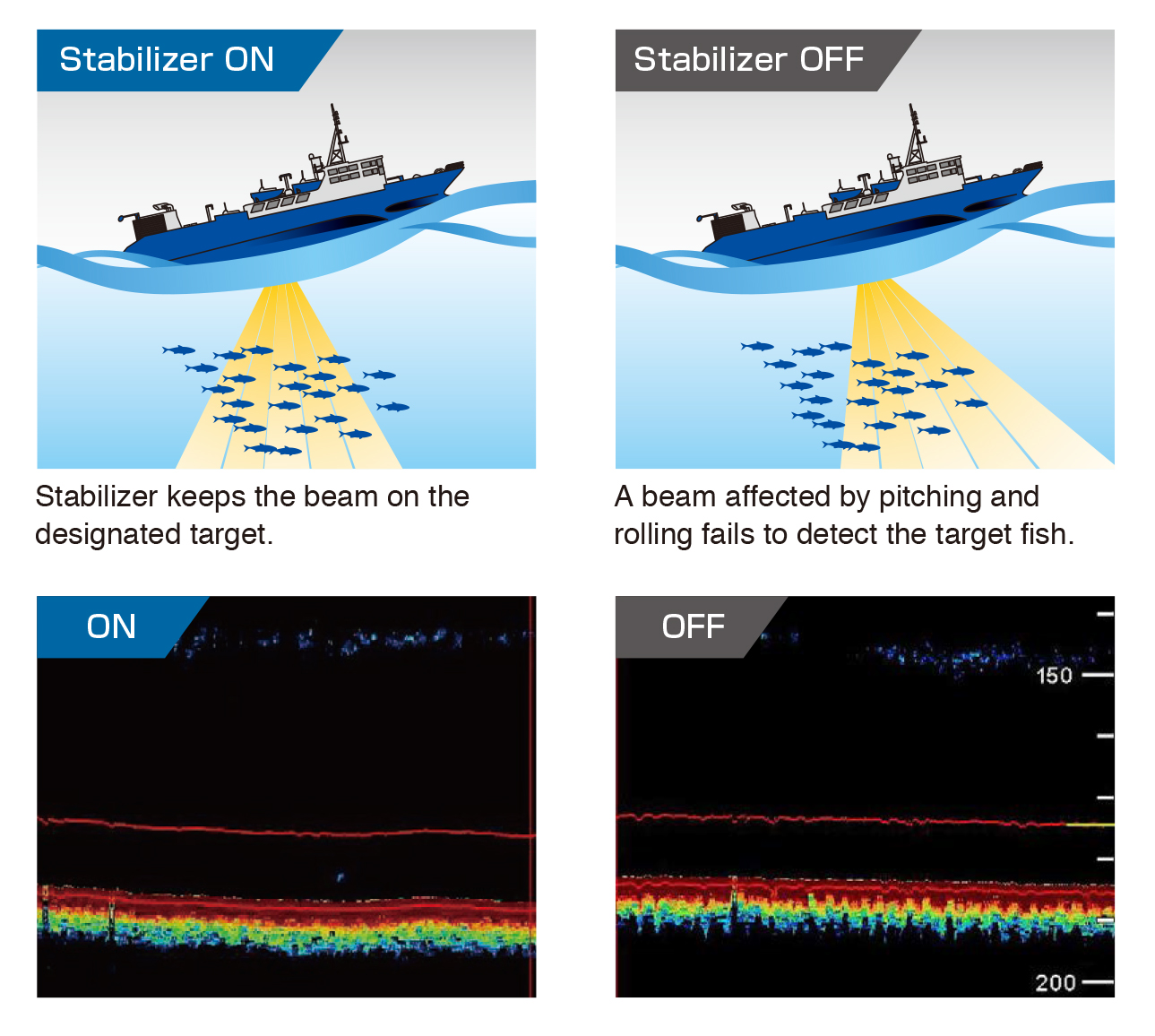

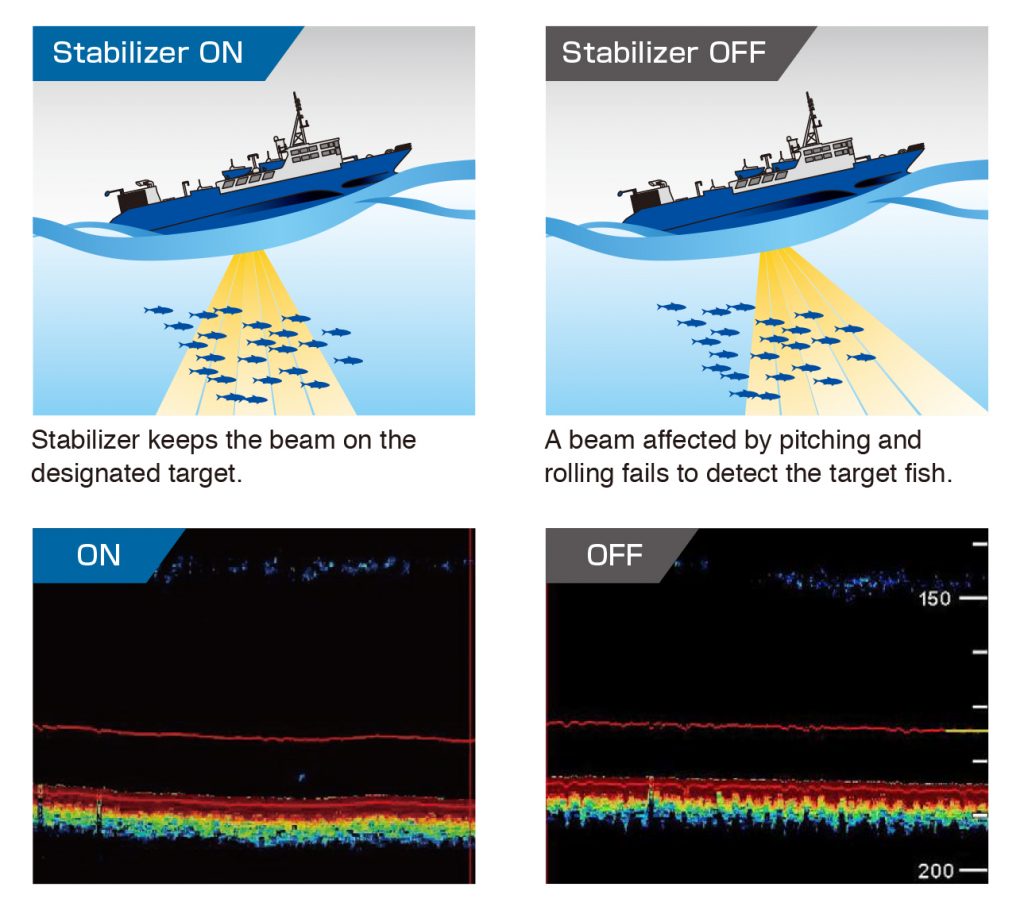

Split-beam teknologien gjør pitch/roll stabilisering mulig. FCV-38 har en stor svinger med hele 64 elementer, som hver utgjør en kanal for sending av puls og mottak av ekko. Algoritmen for stabilisering hensyntar både TX og RX uavhenging, og oppnår dermed en svært nøyaktig gjengivning av bunn og bunnstrukturer.For optimal stabilisering kan FCV-38 kobles til satellittkompass for heave-kompensering.

FCV-38 størrelsesfordeling

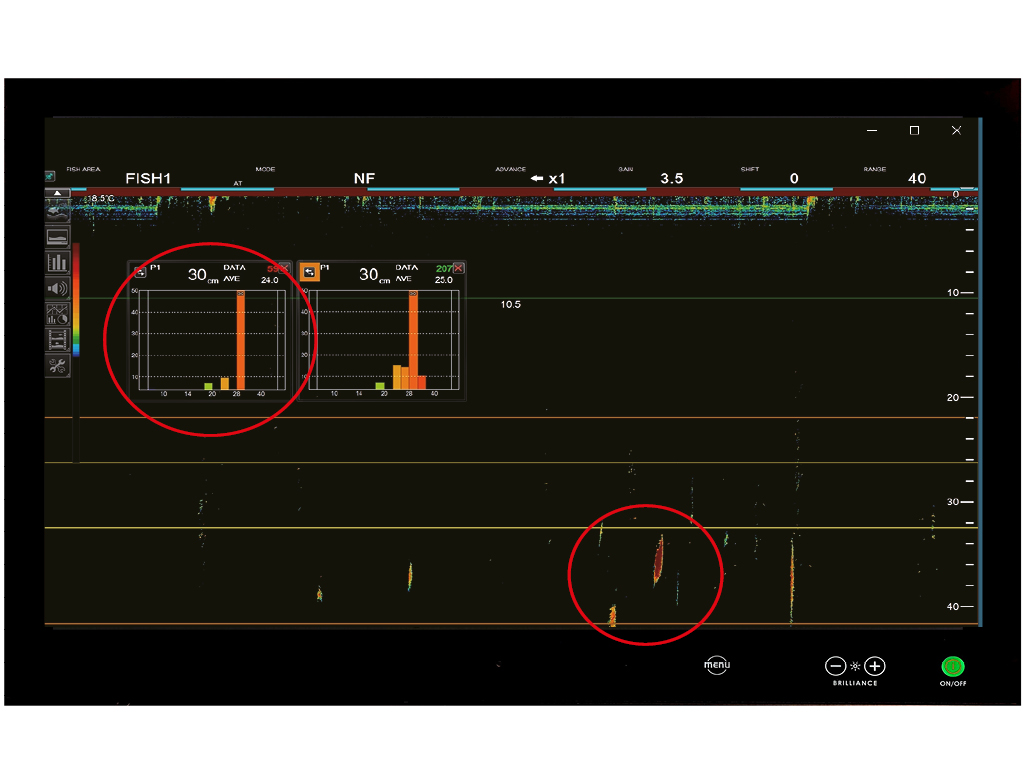

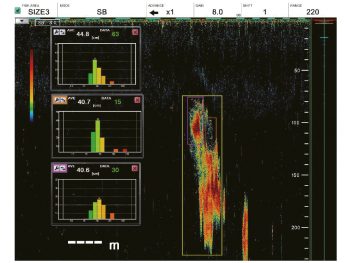

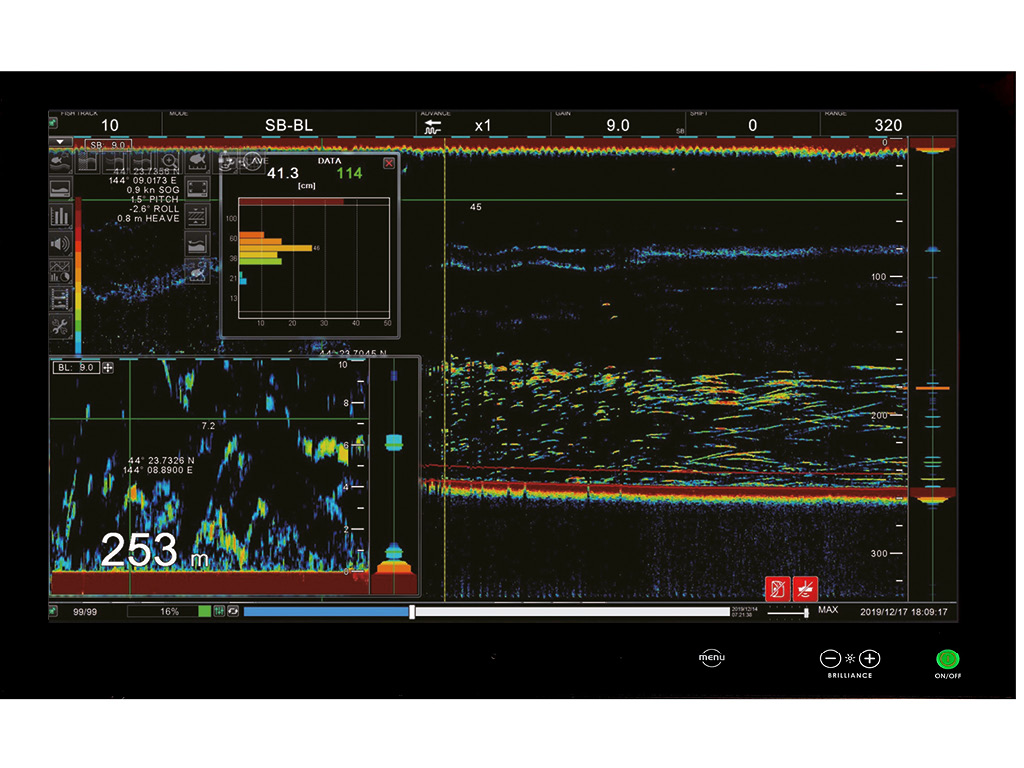

Split-beam teknologien og fullstabilisering er avgjørende for å kunne analysere fiskestørrelse med et pålitelig resultat. FCV-38 kan analysere hele stimen, eller deler av en stim, og presentere 3 samtidige grafer for 3 ulike utsnitt av en stim. Presentasjonen av størrelsesfordelingen presenteres på samme måte som for Furuno ekkolodd FSS-3BB

FIRE ULIKE MODUS FOR STØRRELSESANALYSE

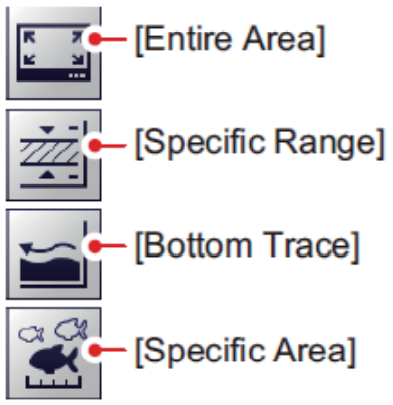

FCV-38 har fire modus for analyse av fiskestørrelse; innenfor hele deteksjonsområdet, innenfor en gitt range, fisk som står nært bunnen, og innenfor et rektangel som settes, for eksempel over en del av en stim.Det kan settes ut 3 rektangel samtidig. Hvert rektangel og den tilhørende grafen har samme farge på rammen, slik at det er enkelt å se hvilken graf som gir størrelsesfordelingen for hvert rektangel.
